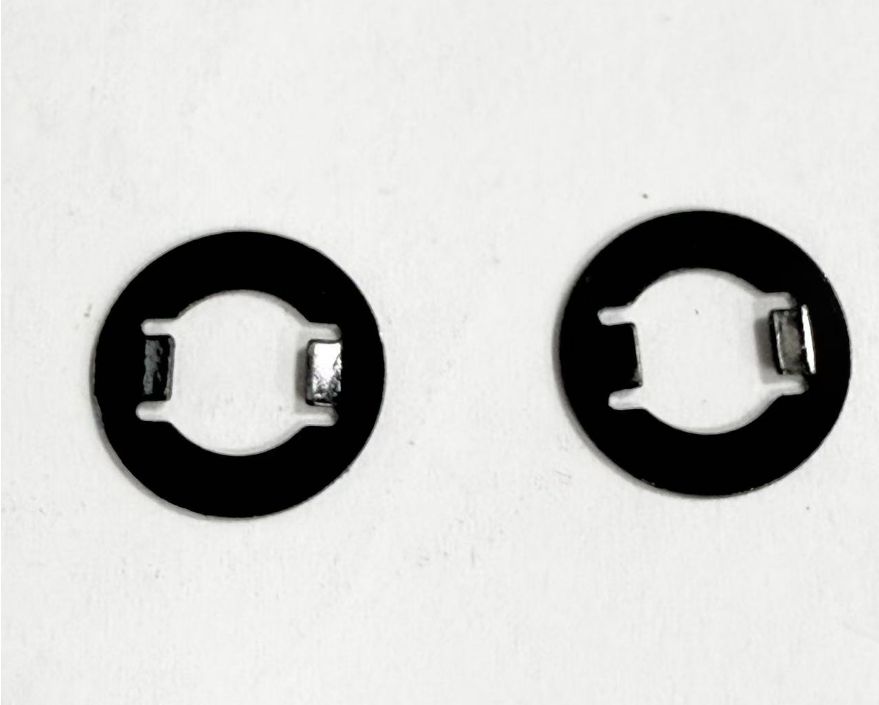

Un ressort matériel, également connu sous le nom d'anneau ou de boucle, est une attache installée dans l'arbre ou le pore d'une machine ou d'un équipement pour sécuriser le mouvement axial des pièces. Il est généralement fabriqué en acier à ressort hautement élastique (tel que 65Mn, 60Si2Mn) ou en acier inoxydable, utilisant sa propre déformation élastique dans la rainure, jouant ainsi le rôle de positionnement axial.
Le rôle principal des ressorts matériels peut être résumé comme suit :
Positionnement axial et fixation
C'est le rôle le plus fondamental du clang. Il évite les mouvements axiaux inutiles des pièces installées sur les arbres (telles que les engrenages, les roulements, les roues à courroie) ou les pièces installées dans les trous, garantissant que ces pièces fonctionnent de manière stable aux positions spécifiées dans la conception.
Forces axiales des roulements
Les ressorts sont capables de résister à des charges axiales dans les deux sens. Par exemple, les ressorts d’essieu peuvent empêcher les pièces de se déplacer vers la gauche ou la droite ; Il en va de même pour les ressorts perforants. Il fournit un support axial fiable pour l’ensemble de l’assemblage.
Simplifiez la structure et économisez de l'espace
La structure du ressort est très compacte par rapport à la méthode traditionnelle de localisation utilisant des écrous, des embouts ou des arbres étagés. Il ne nécessite que de l'espace pour une rainure, sans vis supplémentaires ni structures complexes, ce qui rend la conception de l'appareil plus petite et plus légère.
Installation et démontage faciles
L'utilisation de pinces à ressort spécialisées (le trou est utilisé comme pince à bouche droite, la tige est utilisée comme pince à angle), peut être installée et démontée très rapidement, facilitant grandement l'assemblage, l'entretien et le remplacement des pièces.
Le coût est faible
Le ressort est une pièce standard qui peut être produite à grande échelle et à très faible coût. L'utilisation de ressorts comme méthode de positionnement peut réduire considérablement les coûts de fabrication par rapport à l'usinage d'arbres étagés ou à la conception de couvercles fixes complexes.
En raison de son rôle unique, la gamme d'applications des ressorts matériels est extrêmement large, couvrant presque tous les domaines industriels et les nécessités quotidiennes.
Fabrication de machines et industries lourdes
Boîte de vitesses et boîte de vitesses : Utilisées pour fixer les engrenages et les roulements sur les arbres afin de garantir qu'ils relient la transmission au niveau des différents yeux.
Équipement de machine-outil : Sur les pièces de transmission telles que les arbres principaux et les barres en soie, il est utilisé pour fixer les roulements et les pièces de transmission.
Engins de chantier : les systèmes hydrauliques et les mécanismes de direction pour excavatrices, grues, etc. sont utilisés en grand nombre.
L'industrie automobile
Moteur : permet de fixer les vilebrequins, les plaquettes de frein sur les arbres à cames, etc.
Transmission : Semblable à la fabrication mécanique, il s’agit d’un élément de positionnement clé dans les transmissions automatiques et manuelles.
Le châssis et le système de direction : jouent un rôle de positionnement dans le collecteur, le volant et d'autres composants.
Composants électriques : démarreurs de moteurs, générateurs, etc.
Appareils électroménagers et électroniques
Machine à laver : Roulements qui fixent l'arbre de roue ou l'arbre de cylindre.
Climatiseur, ventilateur électrique : arbre moteur fixe.
Imprimantes et photocopieurs : largement utilisés dans divers rouleaux et mécanismes de transmission.
Instrumentation aérospatiale et de précision
Bien que les exigences en matière de matériaux et de fiabilité soient extrêmement élevées, des matériaux spéciaux et des ressorts de précision sont toujours utilisés dans certaines situations de positionnement non critiques pour obtenir des conceptions légères et compactes.
Articles et meubles du quotidien
Roues à glissement, roulettes : arbres utilisés pour fixer les roues.
Meuble pliant : agit comme un dispositif de limitation au niveau des liaisons articulaires.
Modèles de jouets : courants dans les structures de transmission.
Selon le lieu d'installation, les ressorts de quincaillerie sont principalement divisés en deux catégories :

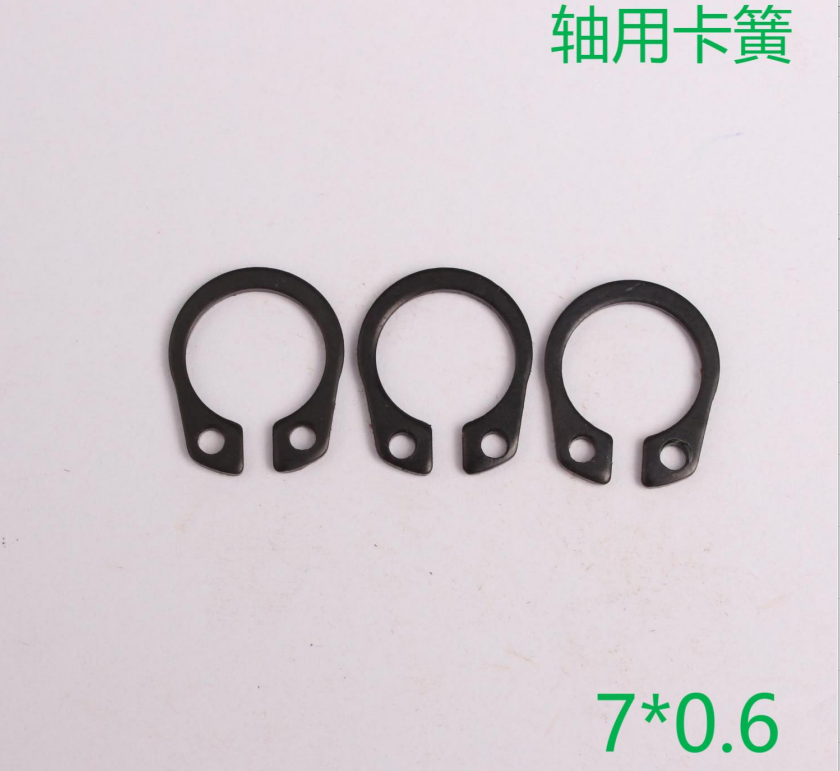

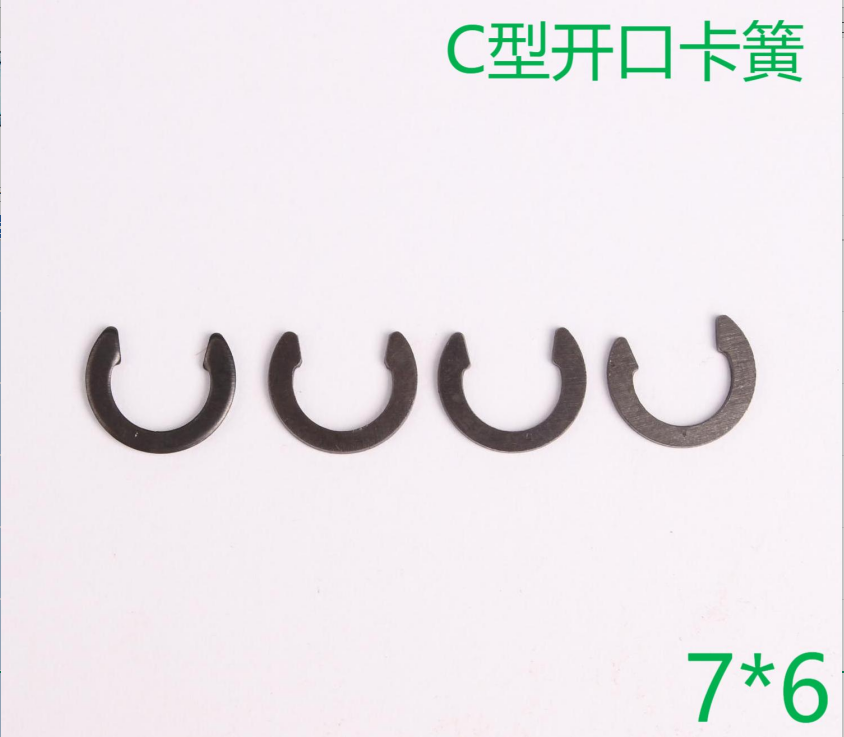

Arbres pour essieux
Forme : Le diamètre interne est légèrement inférieur au diamètre axial.
Fonction : coincé dans la rainure de l'arbre pour empêcher les pièces de l'arbre de se déplacer vers l'extérieur.
OUTILS D'INSTALLATION : La bouche de la pince à clang est ouverte vers l'extérieur (la pince à plier).
Ressorts de pores
Forme : Le diamètre extérieur est légèrement plus grand que l’ouverture.
Fonction : coincé dans une rainure à l'intérieur du trou pour empêcher les pièces à l'intérieur du trou de s'échapper vers l'extérieur.
OUTILS D'INSTALLATION : L'embouchure de la pince à ressort se contracte vers l'intérieur (la pince à bouche droite).
Circlip de type E
Un ressort d'arbre spécial pour arbres se verrouille directement dans les rainures peu profondes de l'arbre ou maintient les pièces directement à travers son ouverture en « E », sans qu'il soit nécessaire de traiter une rainure circulaire complète, et est plus pratique à installer, mais avec moins de roulements.
résumé
En conclusion, même s’il ne représente qu’une petite partie, un ressort matériel joue un rôle indispensable dans l’industrie moderne. Il résout le problème du positionnement axial des pièces dans les structures mécaniques de manière simple, efficace et économique. Sa large gamme d'applications et de montages critiques en font l'un des composants standard de choix pour les ingénieurs lors de la conception de dispositifs mécaniques compacts et fiables.
